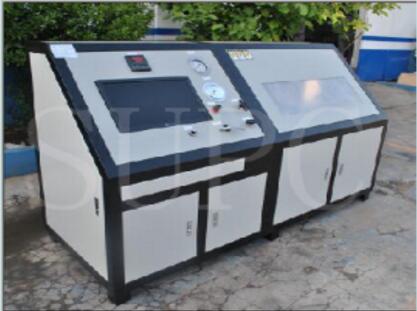

標題：航空管件靜液壓試驗機-航天液壓管保壓爆破測試臺
一、產品概述
思明特航天管件靜液壓試驗機（航天液壓管件保壓測試臺）廣泛用于航天管件，航空管件、航天液壓管、航空導管，等航空航天管件的保壓試驗和爆破試驗等壓力測試項目。設備具有自動化數據采集，自動控制，可同時完成高、中、低端客戶應用的范圍。廣泛用于航天，航空，各科研院所，產品研發等領域。
二、試驗原理
航天管件靜液壓試驗機（航天液壓管件保壓測試臺）可完成對各種航天管件、航空液壓管件的靜液壓、保壓和爆破等壓力測試項目，其中設備的主要部件采用的是思明特航空試壓泵，同時設備利用控制系統完成對輸出壓力的控制，再通過思明特數據系統實時采集測試數據和壓力曲線，最終完成航空液壓管件靜液壓測試。
三、航空液壓管件保壓測試臺技術參數：
壓力范圍： 0~400Mpa
試壓形式： 階段性測試
測試介質： 航空液壓油
測試工位： 單工位
空壓精度： ±0.1MPa
采集精度： 0.5%FS
泵的選型： G_400
增壓方式：思明特氣動泵
計時方式： 計算機自動
密封方式： 快速密封接頭
輸出方式： 計算機壓力曲線和試驗報告。
設備使用條件：0.3~0.8Mpa低壓氣源，220V電源，380V電源。
四、航天管件靜液壓試驗機（航天液壓管件保壓測試臺）試驗機型號
|
設備型號 |
試驗壓力 （MPa） |
測試介質 （航標） |
連接方式 |
測試曲線 |
控制方式 |
|
SUPC_HTBPT_2 |
0~2 |
航空液壓油 |
快速密封接頭連接 |
0 →耐壓 →泄壓 |
計算機/手動按鈕 |
|
SUPC_HTBPT_30 |
0~30 |
航空液壓油 |
快速密封接頭連接 |
0 →耐壓 →泄壓 |
計算機/手動按鈕 |
|
SUPC_HTBPT_60 |
0~60 |
航空液壓油 |
快速密封接頭連接 |
0 →耐壓 →泄壓 |
計算機/手動按鈕 |
|
SUPC_HTBPT_80 |
0~80 |
航空液壓油 |
快速密封接頭連接 |
0 →耐壓 →泄壓 |
計算機/手動按鈕 |
|
SUPC_HTBPT_140 |
0~140 |
航空液壓油 |
快速密封接頭連接 |
0 →耐壓 →泄壓 |
計算機/手動按鈕 |
|
SUPC_HTBPT_200 |
0~200 |
航空液壓油 |
快速密封接頭連接 |
0 →耐壓 →泄壓 |
計算機/手動按鈕 |
|
SUPC_HTBPT_400 （液驅系統） |
0~400 |
航空液壓油 |
專用密封接頭 |
0 →耐壓 →泄壓 |
計算機/手動按鈕
|
