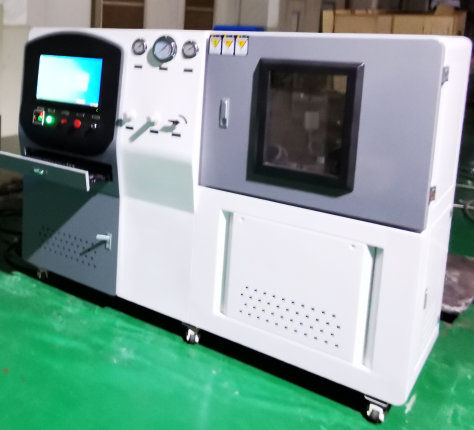

標題：太陽能水箱脈沖校驗臺

思明特壓力主要應用于管件，閥門等設備的脈沖試驗，整個控制系統采用工業控制計算機＋二次控制儀表系統＋傳感器開關控制模式，并對所有的開關量進行閉合PLC監控，并采用邏輯關系，保證系統的安全和可靠，能夠進行故障記錄，自動系統鎖定邏輯，保證無人值班的試驗安全。主要用于汽車空調冷凝器、發動機散熱器、油冷器蒸發器、加熱器、以及空調管路、冷卻液管路和油管路等部件耐液壓脈沖壓力疲勞性能的測試,可實時顯示脈沖壓力波形(設定波形和實際波形)、壓力值、循環次數、流體溫度、環境溫度等參數，可對試驗壓力，試驗溫度，試驗次數等進行控制。

二、太陽能水箱脈沖校驗臺系統構成

脈沖壓力發生器由充液系統、排氣系統、加熱系統、脈沖動力系統（液壓站）、脈沖壓力伺服系統、循環系統組成。

充液系統：

該系統由液位傳感器、集液箱、過濾器、充液氣控球閥組成。該系統完成整個循環系統中所有容積的介質充注與補充。該系統是通大氣的，與排氣系統組成一個充液排氣開式循環回路。

排氣系統：

該系統由排氣氣控球閥、排氣集液箱、液位傳感器、排氣閥組成。排氣是否徹底會直接影響到壓力波形的產生，它是壓力波形產生的必要條件。該系統安裝在系統管道的最上端，有利于排氣。

加熱系統：

該系統為液體循環工質濕式加熱系統，濕式循環加熱系統是維持脈沖試驗介質的設定溫度，使整個循環系統處于一個設定的熱平衡中，該系統由高溫循環泵、集液罐、加熱器、溫度傳感器組成。

脈沖動力系統：

脈沖動力系統給脈沖的發生裝置提供一個恒壓源，還包含一個壓力切換裝置。該系統由液壓箱、液壓泵、液壓閥、蓄能器、過濾器、壓力繼電器等元器件組成。

脈沖壓力伺服控制系統：

該控制系統是設備的核心。系統由伺服閥、伺服油缸、位移傳感器組成

三、太陽能水箱脈沖校驗臺主要基本參數

1)試驗介質：耐高溫液壓油，具體種類和型號由供方推薦，需方確認；

2)介質溫度范圍：40～150℃任意設定；

3)介質控溫精度：±3℃；

4)介質溫度波動度：±1℃；

5)脈沖壓力：0～25.0MPa任意可調；

6)脈沖頻率：0.2～3.0Hz可調；

7)壓力脈沖次數：0～1,000,000次任意設定；

8)低壓殘余壓力：視試件內阻而定，原則上應可達到0MPa；
