標題：液壓脈沖循環試驗臺

一、應用范圍：

濟南思明特液壓脈沖試驗臺是對低壓管路及組合件進行壓力脈沖疲勞試驗，考驗其疲勞壽命和疲勞破壞形式。配備安全有效的保護措施、使用安全，具有故障診斷、保存數據的功能。主要用于以下零部件的出廠檢測：汽車軟管類： 轉向管、液壓剎車管、空調管、燃油管、冷卻水管、散熱軟管、暖風軟管、空氣濾芯器軟管、渦輪增壓系統軟管、工程液壓軟管；航空軟管和管匯；其他硬管或接頭以及汽車剎車泵、散熱器、油冷器、缸體的脈沖試驗。

二、基本參數

1. 脈沖臺試驗介質：油、水或乙二醇混合液

2. 脈沖壓力：0-70Mpa（可以調節）

3. 壓力試驗臺控制精度：0.01bar

4. 脈沖頻率：5~30 次/分 （可調）

5. 脈沖壓力波形：基本方波(或梯形波),脈寬調節可以按照貴公司要求進行。

6. 試驗介質溫度：室溫～130℃（根據客戶要求）

7. 試驗次數打到10 萬次以上（連續一次），可以連續工作時間30 天

以上，進行密封性能試驗，不得出現泄漏或變形情況9、所有承壓零件都采用國際知名品的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。

8、可以計算機控制升壓速率，實時顯示壓力曲線，試驗完畢后可以打印試驗報告。

9、采用伺服控制技術,可以精確控制壓力.

10、可進行各種異常狀況的處理，包括溫度，壓力，電等異常情況。

11、內部采用保溫層，可以控制環境溫度與液體溫度。

12、拆卸被試管路后的泄漏介質自動回收；

13、計算機數據采集處理，打印輸出環境溫度、脈沖次數和脈沖壓力波形；

14、試驗時可以自由設定運行周期次數要求，當達到要求時可以自動停止試驗；

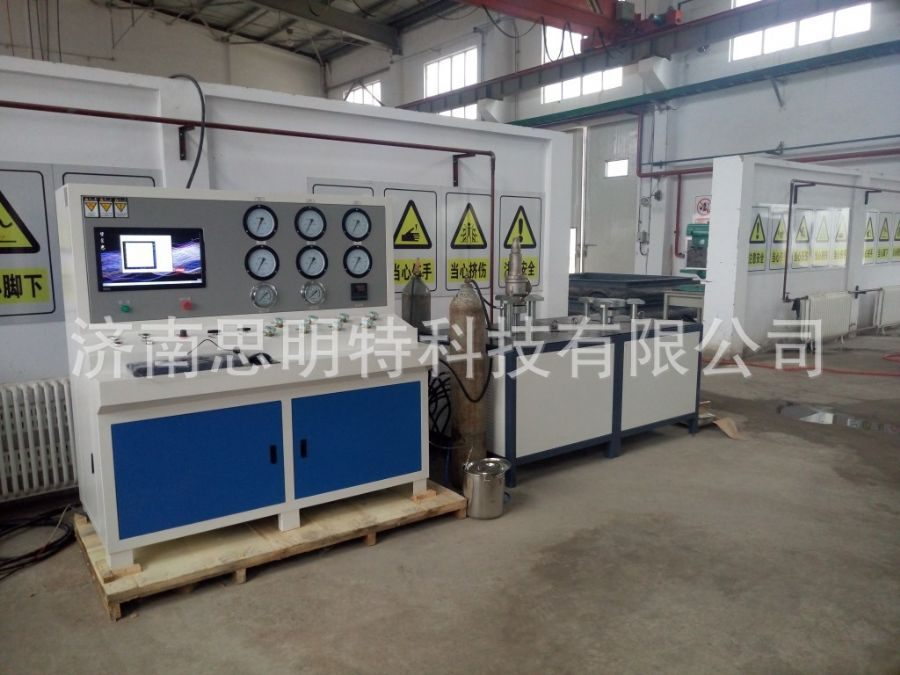

三、設備構成

本試驗臺由3 個主要部分組成：

1． 脈沖臺液壓系統：循環泵、脈沖發生器。

2． 液壓脈沖試驗臺試驗柜：主要用于安裝待試驗的被測件，調壓及系統壓力指示。

3． 電器控制柜及計算機測試系統：?jiǎn)?dòng)按鈕和儀表均安裝在操縱臺上，便于集中控制和監測情況，計算機系統可以采集試驗壓力波形、試驗次數、脈沖頻率等參數且具備報表打印功能，并有故障通告功能。
